제품소개

2층단면 FCCL

Pyralux AC

SD Flex의 제품은 휴대폰, 디지털 카메라, 캠코더 등 전자기기에 널리 사용됩니다.
Pyralux® AC는 2층 구조의 단면(single side) FCCL입니다.
생산라인은 전자동으로 크린룸을 운영하며 품질 확보에 필요한 환경을 만들었습니다.

이로 인해 이물질로 인한 제품의 불량률 Zero를 목표로 하고 있으며 보다 믿을 수 있는 품질 확보가 가능합니다.

SD Flex Pyralux® AC는 고객사에서 요구하는 다양한 구조의 Cu foil과 절연체 설계가 가능합니다.

생산제품

Pyralux AC 특징

  • 01 Excellent Dimensional Stability

    우수한 치수 안정성

  • 02 Low Moisture Absorption

    낮은 수분 흡수율

  • 03 Excellent Thermal Resistance

    우수한 온도 저항성

  • 04 Thermal / Humidity Resistance

    온도·습도 저항성

  • 05 Low CTE

    낮은 열팽창계수

  • 06 UL 94 Recognition

    V-0 / UL 인증

Pyralux AC 소개

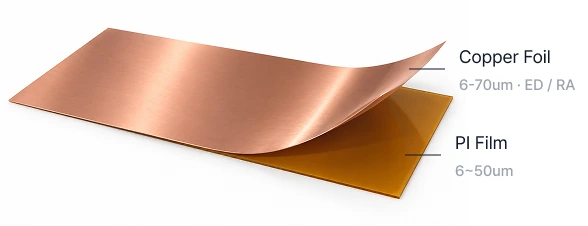

Pyralux AC 2층 단면 구조도
Copper Foil
6~70um · ED / RA
PI Film
6~50um

AC182000EF 분류코드

  1. AC 제품명
  2. 18 동박 두께(µm)
  3. 20 필름 두께(µm)
  4. 00
  5. EF 동박 종류
    전해동박(ED)
    ED : Electrodeposited Foil
    극저조도 전해동박(VLP)
    Very Low Profile Copper
    압연동박(RA)
    Rolled Annealed Foil
※제품 코드 설명입니다

Pyralux AC 제품 라인업

  • AC121200EM
  • AC121200RY
  • SD121200EJ
  • AC351200RHV

Pyralux® AC 제품 규격

Pyralux AC 제품 규격 — 구분, 항목, 규격
Roll 폭(mm) 250, 500
길이(M) 100 or 200

Roll 길이는 사전 협의가 필요하며 최대 100m 이상도 가능합니다.
동박 두께(µm) 6, 9, 12, 18, 35
필름 두께(µm) 9, 12, 20, 25, 50

다양한 전자기기의
핵심 소재로 활용됩니다.

  • Mobile Phone 휴대전화
  • SMART GLASSES 스마트 글라스
  • LAPTOP 노트북
  • WIRELESS EARBUDS 무선 이어폰
  • AUTOMOTIVE 전장용 전자부품
  • SSD 솔리드 스테이트 드라이브
  • MEDICAL DEVICE 의료기기
